Kısa giriş:
CRRC tarafından üretilen yüksek voltajlı, tek anahtar IGBT modülleri. 6500V 750A.
Yüksek gerilim, yüksek akım ve yüksek güçlü IGBT modüllerinin gerektiği çeşitli alanlarda yaygın olarak uygulanmaktadır; raylı ulaşım, güç iletimi ve madencilik makinaları gibi.
Toplam kurulum miktarı 100.000 adedi geçmektedir. Ürün, kaliteli stabilite ve yüksek güvenilirliğe sahiptir ve kullanıcılar tarafından yaygın şekilde övülmüştür.
Ana Parametreler
V CES |
6500 V |
V CE (sat) Tipik. |
3.0 V |
Ben C Max. |
750 A |
Ben C(RM) Max. |
1500 A |
Tipik Uygulamalar
- Traction drives
- Motor Kontrol Cihazları
- Akıllı Şebeke
- Yüksek Güvenilirlik İnvertörü
Özellikler
- AISiC Taban Plakası
- AIN Alt Tabakalar
- Yüksek Termal Döngü Kapasitesi
- 10μs Kısa Devre Dayanımı
Mutlak Maksimum Rati ngs
Sembolik |
Parametre |
Test koşulları |
Değer |
Birim |
V CES |
Toplayıcı-Sütücü Voltajı |
VGE = 0V, TC= 25 °C |
6500 |
V |
V GES |
Kapı-Emitör Voltajı |
TC= 25 °C |
± 20 |
V |
Ben C |
Kollektör-emiter akımı |
TC = 80 °C |
750 |
A |
Ben C (((PK) |
Zirve kollektör akımı |
tp=1ms |
1500 |
A |
P max |
Maks. transistör güç dağılımı |
Tvj = 150°C, TC = 25 °C |
11.7 |
kw |
Ben 2t |
Diyot I2t |
VR =0V, tP = 10ms, Tvj = 150 °C |
460 |
kA2s |
V i̇zol |
İzolasyon voltajı - modül başına |
( Ortak terminaller taban plakasına), AC RMS,1 dk, 50Hz, TC= 25 °C |
10.2 |
kV |
Q PD |
Kısmi deşarj - modül başına |
IEC1287. V1=6900V,V2=5100V,50Hz RMS |
10 |
pC |
Termal & Mekanik Veriler
Sembolik |
Açıklama |
Değer |
Birim |
|
Sızma mesafesi
|
Terminal ile Soğutucu |
56.0 |
mm |
Terminal ile Terminal |
56.0 |
mm |
|
Tasfiye
|
Terminal ile Soğutucu |
26.0 |
mm |
Terminal ile Terminal |
26.0 |
mm |
CTI (Karşılaştırmalı İzleme İndeksi) |
|
600 |
|
Rth(J-C) IGBT |
Termal direnç - IGBT |
|
|
8.5
|
K / kW |
|
Rth(J-C) Diyot
|
Termal direnç - Diyot |
|
|
19.0
|
K / kW
|
|
Rth(C-H) IGBT
|
Termal direnç -
kasa ile soğutucu (IGBT)
|
Montaj torku 5Nm,
montaj yağı ile 1W/m·°C
|
|
9
|
K / kW
|
|
Rth(C-H) Diyot
|
Termal direnç -
kasa ile soğutucu (Diyot)
|
Montaj torku 5Nm,
montaj yağı ile 1W/m·°C
|
|
18
|
K / kW
|
Tvjop |
Hareket noktası sıcaklığı |
IGBT |
-40 |
125 |
°C |
Diyot |
-40 |
125 |
°C |
TSTG |
Depolama sıcaklık aralığı |
|
-40 |
125 |
°C |
|
M
|
Vida torku
|
Montaj – M6 |
|
5 |
Nm |
Elektrik bağlantıları – M4 |
|
2 |
Nm |
Elektrik bağlantıları – M8 |
|
10 |
Nm |
Elektriksel Özellikler
Sembolik |
Parametre |
Test koşulları |
Min. |
Tipik. |
Max. |
Birim |
|
ICES
|
Kollektör kesme akımı
|
VGE = 0V,VCE = VCES |
|
|
1 |
mA |
VGE = 0V, VCE = VCES, TC=125 °C |
|
|
90 |
mA |
IGES |
Kapı sızıntı akımı |
VGE = ±20V, VCE = 0V |
|
|
1 |
μA |
VGE (TH) |
Kapı eşik voltajı |
IC = 120mA, VGE = VCE |
5.00 |
6.00 |
7.00 |
V |
|
VCE (sat)(*1)
|
Kollektör-emiter doygunluğu
voltaj
|
VGE =15V, IC = 750A |
|
3.0 |
3.4 |
V |
VGE =15V, IC = 750A, Tvj = 125 °C |
|
3.9 |
4.3 |
V |
IF |
Diyot ileri akımı |
DC |
|
750 |
|
A |
IFRM |
Diyot tepe ileri akımı |
tp = 1ms |
|
1500 |
|
A |
|
VF(*1)
|
Diyot ileri voltajı
|
IF = 750A, VGE = 0 |
|
2.55 |
2.90 |
V |
IF = 750A, VGE = 0, Tvj = 125 °C |
|
2.90 |
3.30 |
V |
|
Isc
|
Kısa devre akımı |
Tvj = 125°C, VCC = 4500V, VGE ≤15V, tp ≤10μs,
VCE(max) = VCES – L(*2) ×di/dt, IEC 6074-9
|
|
2800
|
|
A
|
Devre Konfigürasyonu

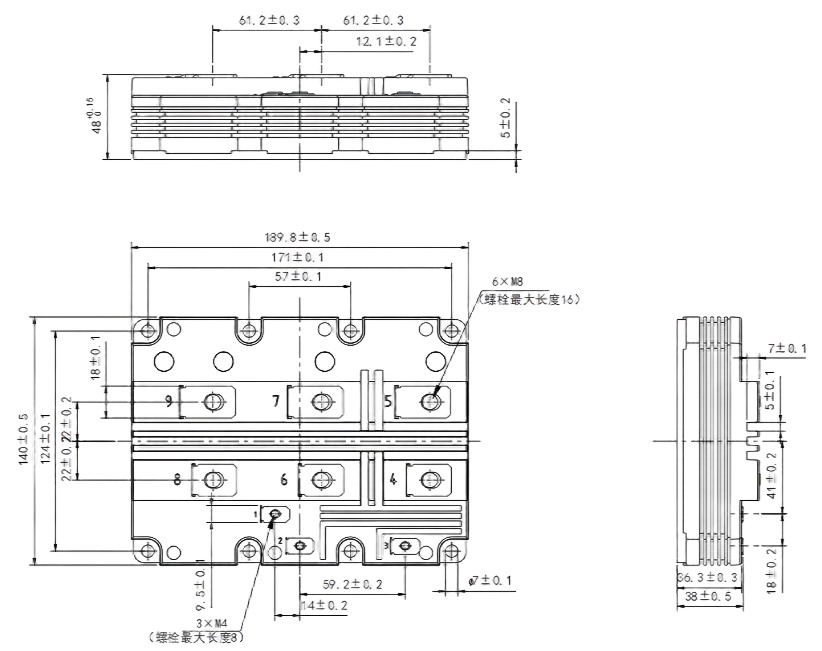

Çizelge
İyi donatılmış laboratuvar
Test için iyi donanımlı bir laboratuvarımız bulunmaktadır ve ürün kalitesini sıkı bir şekilde kontrol ederiz üRÜNLER . Bu sayede müşterilere teslim ettiğimiz ürünlerin uygunluk oranının %100'e ulaştığını garanti altına alıyoruz.
Otomatikleştirilmiş modern fabrika
Modernize otomate fabrika, ürünlerimizin tüm performans göstergelerinin yüksek ölçüde tutarlı olmasını sağlar ve her ürünün parametrelerindeki farklılıkları mümkün olduğu kadar azaltır. Bu, ürünlerimizin güvenilirliğini ve tutarlılığını garanti altına almakla kalmaz, aynı zamanda müşterilerimizin ekipmanlarının güvenli ve güvenilir çalışmasının önemli bir garantisi olarak da hizmet verir.
Yeterli üretim kapasitesi
Üreticinin güçlü genel gücü ve yeterli üretim kapasitesi, her siparişin zamanında teslimini sağlar.
Uygulama Durumu
1. Proje Arka Planı
Raylı Ulaşım Araçları Çekim Sistemi - Ana Çekim Dönüştürücü .
2. Sorun Noktaları
Sık sık başlangıç/durdurma nedeniyle termal çevrim, yüksek titreşim, 25+ yıl ömür
3.Çözümümüz
(1) Özelleştirilmiş düşük termal direnç tasarımı (ΔTj＜40°C)
(2) Mekanik olarak geliştirilmiş paket (IEC 61373 sertifikalı)
4. Sağlanan ömür simülasyon raporu (100.000 güç döngüsü) Temel Özellikler
- 6500V
- 750A~ 250A
5. Sonuçlar
50 adet metro treninde kullanıldı. Ortalama tasarım hızı 350 km/s - Alan hata oranı %0 (2024 itibariyle) - Sistem verimliliği %98
6. Müşteri Geri Bildirimi： IGBT modülleri güvenilirlik ve verimlilik açısından tüm sıkı gereksinimlerimizi karşıladı, ayrıca harika teknik destek sağlandı." —Şef Mühendis
