DIY 3 Fase Tips Pemasangan Pelindung Voltage untuk Pengurus Kemudahan

A pelindung voltan 3 fasa adalah peranti penting untuk kemudahan yang bergantung kepada kuasa tiga fasa, seperti kilang, gudang, dan bangunan komersial besar. Ia melindungi peralatan seperti motor, pemampat, dan jentera berat daripada masalah voltan berbahaya termasuk lonjakan, penurunan, fasa yang tidak seimbang, dan kehilangan fasasemua yang boleh menyebabkan kerosakan yang mahal, waktu henti, atau bahkan bahaya keselamatan. Walaupun pemasangan profesional sentiasa menjadi pilihan, pengurus kemudahan dengan pengetahuan elektrik asas boleh menangani pekerjaan itu sendiri dengan perancangan yang teliti. Berikut adalah petua terperinci untuk memastikan pemasangan DIY yang selamat dan berjaya.

Memahami asas kuasa 3 fasa dan pelindung

Sebelum memulakan apa-apa kerja, adalah penting untuk memahami bagaimana kuasa tiga fasa berfungsi dan apa yang pELINDUNG VOLTAN memang.

Tenaga tiga fasa berbeza dengan tenaga satu fasa yang digunakan di rumah. Ia menggunakan tiga wayar hidup (sering dilabelkan L1, L2, L3) dan wayar neutral, menyampaikan aliran elektrik yang stabil yang ideal untuk peralatan yang lapar tenaga seperti motor perindustrian atau sistem HVAC besar. Voltan dalam sistem ini biasanya berkisar dari 380V hingga 415V, yang jauh lebih tinggi daripada voltan isi rumah, menjadikan keselamatan sebagai keutamaan.

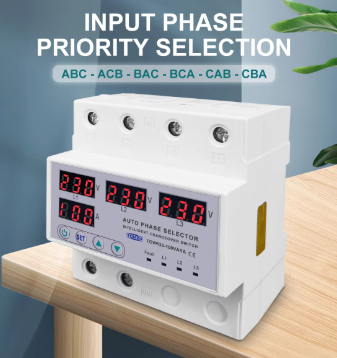

A pelindung voltan 3 fasa bertindak sebagai pengawal untuk sistem ini. Ia sentiasa memantau voltan dalam ketiga-tiga fasa. Sekiranya voltan meningkat terlalu tinggi (tembung), jatuh terlalu rendah (menurun), atau menjadi tidak seimbang (satu fasa mempunyai voltan yang lebih atau kurang daripada yang lain), pelindung mematikan kuasa ke peralatan yang disambungkan. Ini menghalang terlalu panas, kebakaran enjin, atau kerosakan litar. Sesetengah model canggih juga mengesan kehilangan fasa (apabila salah satu daripada tiga wayar aktif gagal) atau fasa terbalik (apabila wayar aktif disambungkan dalam urutan yang salah), yang kedua-duanya boleh merosakkan mesin.

Untuk memilih pelindung yang betul, periksa spesifikasi:

Julat voltan : Ia mesti sesuai dengan bekalan kuasa kemudahan anda (contohnya, 380V415V).
Penarafan semasa : Ia harus lebih tinggi daripada arus keseluruhan yang diambil oleh semua peralatan yang disambungkan. Sebagai contoh, jika mesin anda menggunakan 40 ampere, pelindung 50 ampere adalah pilihan yang selamat.
Ciri-ciri : Tentukan sama ada anda memerlukan perlindungan kehilangan fasa atau perlindungan fasa terbalik, yang penting untuk peralatan yang didorong oleh motor.

Memahami asas-asas ini memastikan anda memilih pelindung yang sesuai dengan keperluan anda dan mengelakkan kesilapan pemasangan.

Kumpulkan Alat dan Peralatan Keselamatan

Bekerja dengan kuasa 3 fasa adalah berbahaya kerana voltan tinggi, jadi mempunyai alat yang betul dan peralatan keselamatan adalah tidak boleh dinegosiasikan.

Alat Penting :

Penggerudi (baik flathead dan Phillips) dengan pemegang terisolasi.
Pengeluar wayar (untuk mengeluarkan penebat dari wayar tanpa merosakkan logam).
Pengejar (jarum-hidung untuk ruang yang sempit dan biasa untuk memegang).
Penguji voltan (untuk memeriksa sama ada wayar aktif; pilih yang diberi nilai 500V atau lebih tinggi).
Kunci tork (untuk mengetatkan sambungan ke ketegangan yang betul, mencegah wayar longgar).
Tali kabel (untuk mengikat wayar dan memastikan mereka teratur).

Peralatan Keselamatan :

Sarung tangan yang terisolasi (diperkenalkan untuk sekurang-kurangnya 1000V untuk melindungi daripada kejutan).
Kacamata keselamatan (untuk melindungi mata daripada percikan atau serpihan).
Kasut tidak konduktif (dengan sol getah untuk mengelakkan elektrik dari perjalanan melalui badan anda).
Topi keras (jika bekerja di kawasan dengan siling rendah atau bahaya jatuh).

Bahan tambahan :

Pita elektrik (untuk mengasingkan wayar yang terdedah).
Cable lugs (konektor logam) jika wayar terlalu tebal untuk muat ke terminal pelindung.
Perkakasan pemasangan (jujur, kurung) untuk memasang pelindung ke dinding atau panel.

Sebelum memulakan, periksa semua alat: pemegang yang terisolasi tidak boleh mempunyai retakan, dan penguji voltan harus berfungsi (uji pada litar aktif yang diketahui, seperti soket dinding).

Matikan kuasa dan persiapkan kawasan pemasangan

Jangan pernah bekerja pada wayar hidup walaupun kesilapan kecil boleh menyebabkan kecederaan yang teruk atau kematian. Ikuti langkah-langkah ini untuk memastikan kuasa dimatikan:

Cari papan pengedaran utama di sinilah kuasa 3 fasa memasuki kemudahan anda. Ia mengandungi pemutus litar atau fius untuk kawasan yang berbeza. Tentukan pemutus yang mengawal peralatan yang anda ingin lindungi (label seperti Conveyor 1 atau Compressor harus membantu).
Matikan kuasa. : Putar pemutus utama ke kedudukan off. Untuk keselamatan tambahan, matikan semua pemutus di papan. Kunci pemutus utama dengan kunci dan letakkan tanda berdekatan: Jangan ONPEKERJAAN LEKTRIK DAN MEMEREKAH. Ini menghalang pengaktifan secara tidak sengaja oleh rakan sekerja.
Semak kuasa dimatikan : Gunakan penguji voltan untuk memeriksa wayar fasa (L1, L2, L3) dan wayar neutral di papan pengedaran. Sentuh probe penguji ke setiap wayar tanpa cahaya atau bunyi bunyi bermakna kuasa dimatikan. Ulangi ujian ini tiga kali untuk memastikan.
Pilih lokasi pelindung : Pasang ia berhampiran papan pengedaran atau peralatan yang akan dilindungi (kabel yang lebih pendek mengurangkan kehilangan voltan dan kekacauan). Pastikan kawasan itu kering (tidak bocor atau lembap) dan sejuk (jauh dari pemanas, dandang, atau cahaya matahari langsung). Pelindung harus mudah dicapai untuk pemeriksaan masa depanmengelakkan sudut yang sempit atau rak yang tinggi.
Sediakan permukaan pemasangan : Jika pemasangan pada dinding, membersihkan kawasan dan menandakan di mana skru akan pergi. Gunakan gerudi untuk membuat lubang, kemudian masukkan jangkar dinding jika dinding itu diperbuat daripada drywall atau konkrit.

Sambungkan Kawat dengan Betul

Kesalahan kabel boleh merosakkan pelindung, peralatan, atau menyebabkannya gagal apabila ia paling diperlukan. Ambil masa dan ikuti langkah-langkah ini:

Mengenali wayar : Di papan pengedaran, tiga wayar fasa biasanya berwarna coklat, hitam, dan kelabu (atau merah, kuning, biru di beberapa kawasan). Kawat neutral adalah biru atau putih, dan wayar tanah (jika ada) adalah hijau atau kuning-hijau.
Putus dan siapkan wayar : Gunakan stripper wayar untuk mengeluarkan 1⁄2 inci penebat dari hujung setiap wayar fasa, wayar neutral, dan wayar tanah (jika digunakan). Pusingkan benang tembaga yang terdedah dengan ketat untuk mengelakkan kerontokan.
Pakai pelindung : Pasang pelindung ke dinding atau panel menggunakan perkakasan pemasangan. Pastikan ia adalah tahap dan selamat getaran dari mesin boleh longgar skru dari masa ke masa.
Sambungkan wayar input : Pelindung mempunyai terminal input berlabel L1, L2, L3 (untuk wayar fasa) dan N (untuk neutral). Masukkan setiap wayar fasa ke terminal yang sepadan (L1 ke L1, dan lain-lain) dan kencangkan skru dengan kunci tork (ikut tetapan tork manual, biasanya 2-3 Nm). Ulangi dengan wayar neutral.
Sambungkan wayar output : Kawat ini berjalan dari pelindung ke peralatan. Terminal output pelindung juga diberi label L1, L2, L3, N. Sambungkan wayar dari peralatan ke terminal ini, mengetatkannya dengan selamat.
Sambungkan wayar tanah (jika berkenaan) : Jika pelindung mempunyai terminal tanah (dilabel PE atau ), pasangkan wayar tanah kemudahan ke dalamnya. Ini mencegah kejutan elektrik jika terdapat kecacatan pada pelindung atau peralatan.
Sambungan penebat : Bungkus pita elektrik di sekitar setiap terminal untuk menutup sebarang logam yang terdedah. Ini menghalang sentuhan tidak sengaja dengan wayar hidup kemudian.

Uji Pemasangan

Selepas kabel, menguji pelindung untuk memastikan ia berfungsi dengan betul. Jangan pernah melangkau langkah ini. Perlindungan yang rosak lebih buruk daripada tiada perlindungan.

Hidupkan kuasa perlahan-lahan : Lepaskan kunci dari pemutus utama dan membalikkannya ke on. Dengar bunyi yang tidak biasa (bunyi atau mengklik boleh bermakna wayar longgar).
Periksa bacaan voltan : Kebanyakan pelindung mempunyai paparan yang menunjukkan voltan setiap fasa. Mereka harus membaca dalam julat selamat (contohnya, 380V415V). Jika satu fasa terlalu tinggi atau rendah, matikan kuasa dan periksa pendawaian.
Puncak voltan ujian : Minta rakan sekerja untuk menyambungkan peranti berkuasa tinggi (seperti penjana) untuk mensimulasikan lonjakan. Pelindung harus mematikan kuasa ke peralatan dengan segera.
Kehilangan fasa ujian : Matikan satu pemutus fasa di papan pengedaran. Pelindung harus mengesan fasa yang hilang dan memotong kuasa. Ini menghalang peralatan daripada berjalan pada dua fasa, yang boleh membakar motor.
Fasa ujian terbalik : Dengan kuasa mati, tukar dua wayar fasa (contohnya, L1 dan L2) pada input pelindung. Hidupkan semula kuasa pelindung harus dimatikan, kerana fasa terbalik boleh merosakkan motor dengan membuat mereka berjalan ke belakang.

Jika sebarang ujian gagal, matikan kuasa dan periksa semula pendawaian. Masalah biasa adalah sambungan longgarmenegangkan terminal dan ujian semula.

Amankan Kawat dan Dokumen Pemasangan

Selesaikan kerja dengan mengatur wayar dan menyimpan rekod untuk rujukan masa depan:

Pegang wayar longgar : Gunakan tali kabel untuk mengikat wayar bersama, menjauhkannya dari bahagian yang bergerak (seperti bilah kipas angin) atau permukaan panas (seperti motor). Ini menghalang kerosakan dan menjadikan kawasan kelihatan kemas.
Tanda semua : Gunakan tag atau penanda untuk label:
- Kawat input dan output (contohnya, Dari Papan Utama dan Ke Kompresor).
- Tujuan pelindung (contohnya, Melindungi Mesin Fasa 1).
- Tarikh pemasangan dan nama anda (jika pasukan masa depan perlu bertanya).
Mengemas kini rekod kemudahan : Tambah lokasi pelindung, rajah pendawaian, dan hasil ujian ke log penyelenggaraan kemudahan anda. Ini membantu juruteknik menyelesaikan masalah kemudian.
Jadual pemeriksaan berkala : Untuk bulan pertama, periksa pelindung setiap minggu untuk memastikan ia menunjukkan voltan yang betul. Selepas itu, cek bulanan sudah cukup. Bersihkan debu dari lubang ventilasinya dengan berus lembut untuk mengelakkan terlalu panas.

Soalan Lazim

Bagaimana saya tahu jika saya pelindung voltan 3 fasa adakah ia berfungsi?

Periksa penunjukannya. Voltan harus berada dalam julat yang selamat. Uji dengan mensimulasikan lonjakan atau kehilangan fasa (seperti yang diterangkan di atas). Jika ia mematikan kuasa semasa ujian ini, ia berfungsi.

Bolehkah saya memasang pelindung pada sistem dengan beberapa mesin?

Ya, tetapi pastikan pelindung's arus yang diberi lebih tinggi daripada arus keseluruhan semua mesin. Sebagai contoh, jika tiga mesin menggunakan 20A masing-masing, gunakan pelindung 70A (untuk mengambil kira lonjakan permulaan).

Apa yang menyebabkan pelindung voltan tiga fasa gagal?

Sambungan longgar (panas berlebihan dan komponen rosak), penumpukan habuk (menghalang penyejukan), atau serangan kilat (terlalu kuat untuk dilindungi). Pembersihan dan penyekat gelombang (untuk petir) membantu mencegah ini.

Adakah selamat untuk menyentuh pelindung selepas pemasangan?

Ya, sebaik sahaja ia dipasang dengan betul dan dihidupkan. Casing luar terisolasi, tapi jangan pernah buka semasa kuasa dihidupkan.

Adakah saya memerlukan profesional untuk memeriksa pemasangan?

Ia idea yang baik. Walaupun anda yakin, jurutera berlesen boleh memeriksa masalah tersembunyi (seperti tork yang tidak betul pada sambungan) yang boleh menyebabkan masalah kemudian.
